Eigenschaften:
- Die Möglichkeit, um Hall Effect / TMR Sticks in einen PS5 Edge Controller zu verbauen und ihn anschließend zu kalibrieren.
- Hall Effect / TMR Sticks (nicht im Lieferumfang) ermöglichen eine bis zu 10x längere Lebensdauer, als mit den original Analog Sticks.
- Kompatibel mit allen PS5 Edge Controllern
- Nach dem Einbau ist eine Kalibrierung der Sticks per PC Software möglich.
- Konfiguration wird auf dem Kalibrierungsboard gespeichert und geht nicht verloren.

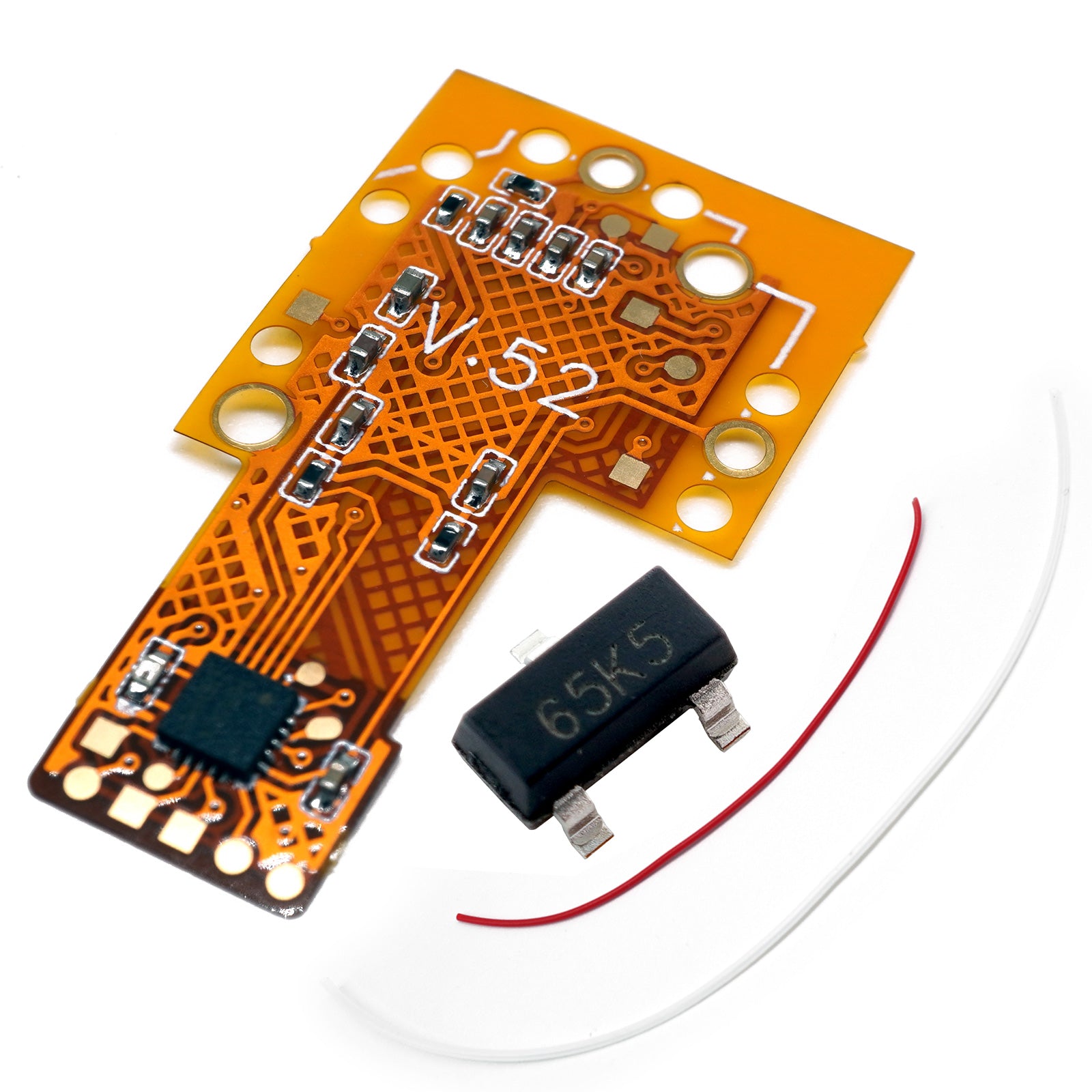

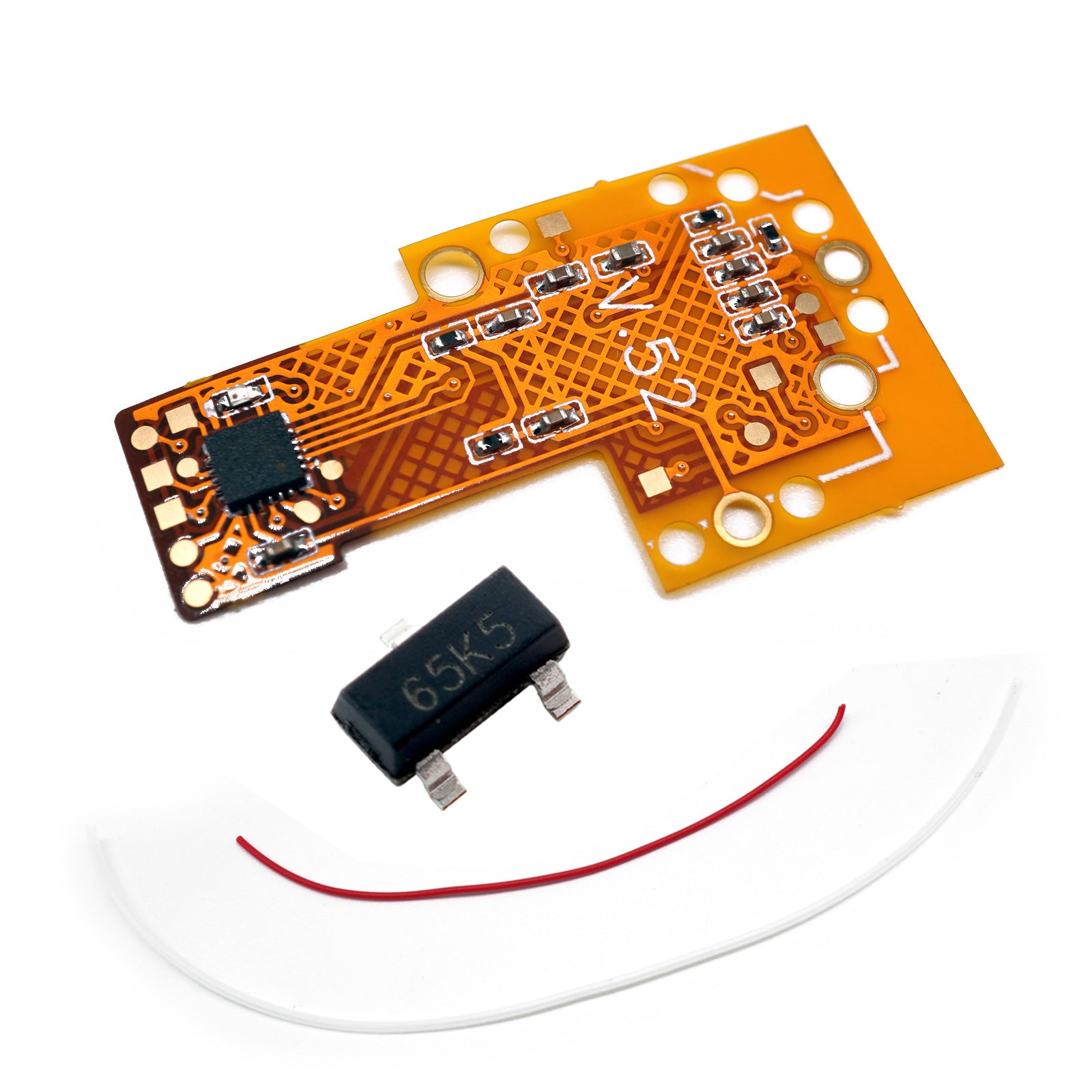

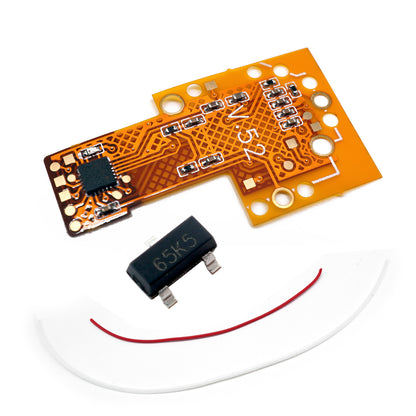

- Geliefert werden 2 Boards, also ausreichen für die Kalibrierung von 1 Controller.
-----------------
Beschreibung:
Die aktuell einzige Möglichkeit Hall Effect / TMR Sticks für einen PlayStation 5 Edge Controller zu kalibrieren, sind diese Kalibrierboard. In PS5 Edge Controllern werden genauso wie in "normalen" PS5 Controllern Analog Sticks mit Drehwiderstand verbaut. Diese Drehwiderstände entwickeln im Laufe der Zeit alle einen Stick Drift. Als dauerhafte Lösung für einen Stick Drift sind seit einigen Jahren "Hall Effect" und seit neuestem "TMR" Sticks auf dem Markt. Hall Effect oder TMR Sticks halten bis zu 10x länger als die klassischen Analog Sticks.
Besondere Herausforderung bei PlayStation Edge Controllern
Bei Edge Controllern gibt es nach dem Einbau von TMR oder Hall Effect Sticks die besondere Herausforderung, dass sie sich nicht über das Kalibrierungs-Tool der Konsole justieren lassen. Dadurch war der Controllern nach dem Einbau in den meisten Fällen nicht mehr nutzbar. Dafür gibt es mit dem Kalibrierungsboard jetzt eine Lösung.
Hall Effect / TMR Sticks in Edge Controllern kalibrieren

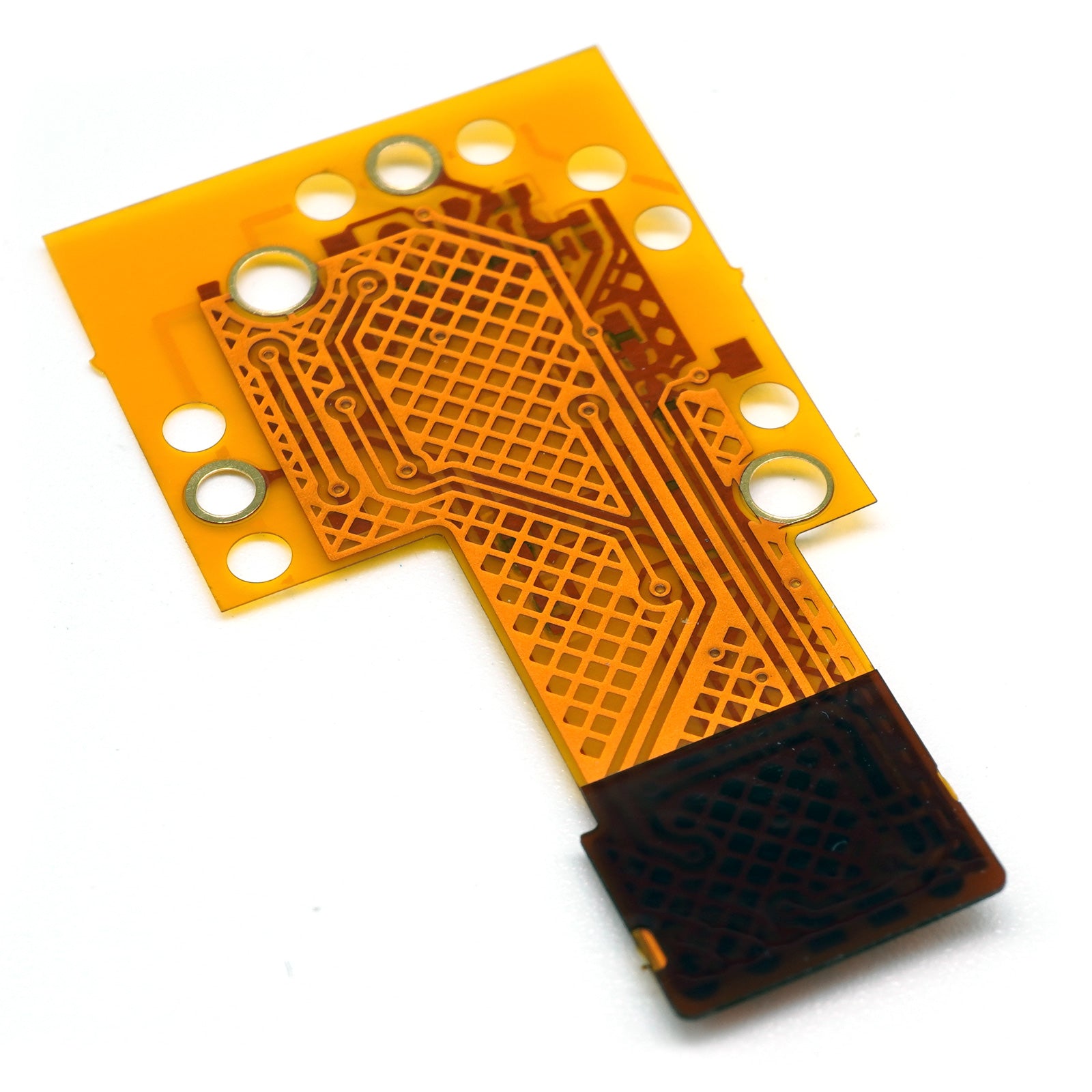

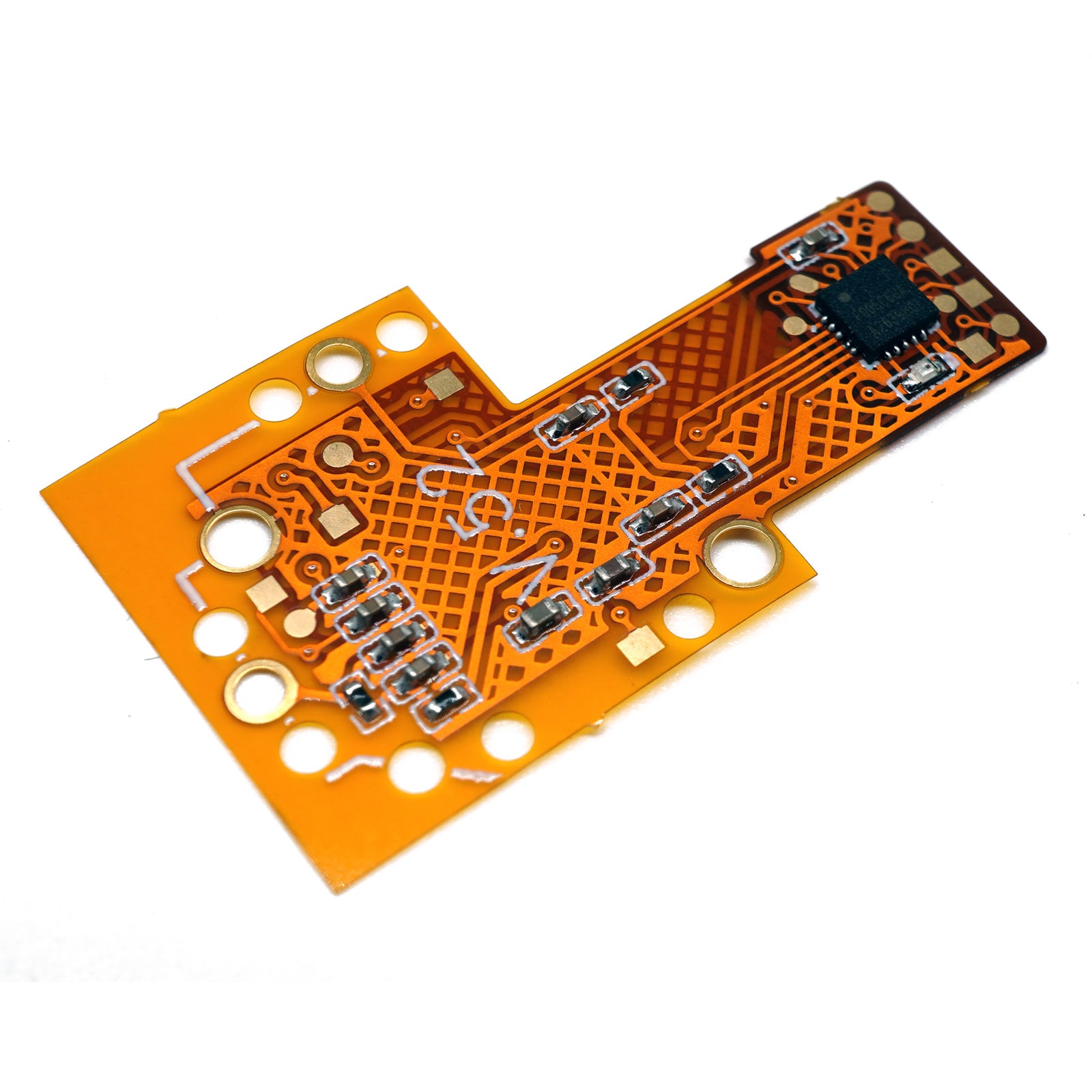

Das Kalibrierungsboard wird auf die Unterseite der PS5 Edge Controller Platine installiert, auf welche auch der Hall Effect oder TMR Stick aufgelötet wird. Das Board wird technisch betrachtet zwischen den Stick und die Platine geschaltet. Das Board empfängt also das Signal vom Stick, kalibriert es und schickt dann das kalibrierte Signal an die Controller Platine.
Kompatibel mit Hall Effect V3 / V4 und TMR Sticks
Die aktuell gängigen Hall Effect sticks sind V3 oder V4. Ältere Sticks betrachten wir nicht mehr, weil zu zurecht kaum noch oder gar nicht mehr verkauft werden. Das Kalibrierungsboard ist mit den V3 und V4 Hall Effect Sticks kompatibel. Mit V4 habt ihr den Vorteil einer deutlich besseren Zirkularität. Das gleiche gilt auch bei TMR Sticks.
Kalibrierung wird im Kalibrierungsboard gespeichert
Dank eines internen Speichers brauchst du die Kalibrierung nicht ständig wiederholen. Sie wird direkt auf dem Kalibrierungsboard gespeichert.
In unserem Shop findest du auch auch die passenden V4 Hall Effect oder TMR Sticks.
Wichtig: Wir empfehlen vor dem Einbau der Hall Effect oder TMR Sticks ein Firmware-Upgrade deines Controllers auf die neueste Version durchzuführen!
-----------------<
Anleitung / Installation:
Von den RetroRettern persönlich recherchiert: Wir empfehlen folgende ▶ YouTube-Videoanleitungen für die Installation der Kalibrierungsboards: Einbau Kalibrierungsboard im PS5 Edge Controller
Anleitung zum Kalibrieren nach dem Einbau:
Für die Kalibrierung des PS5 Edge Controllers muss die Seite https://hardwaretester.com/gamepad verwendet werden und man benötigt ein USB-C Kabel, um den Controller an den PC anzuschließen.
Mittelpunkt eines Sticks zentrieren:
- - USB-C Kabel aus dem Controller entfernen (Stromzufuhr entziehen).
- - Den zu justierenden Stick in eine beliebige Richtung steuern und halten.
- - Dabei dann das USB-C Kabel an den Controller anschließen.
Im Anschluss kann der Mittelpunkt durch Bewegung (oben / unten / links / rechts) des gerade verwendeten Sticks zentriert werden.
- Zum Speichern der Einstellung die Taste (L3 / R3) des gerade justierten Sticks drücken.
Zirkularität eines Sticks einstellen:
- USB-C Kabel aus dem Controller entfernen (Stromzufuhr entziehen)
- Den zu justierenden Stick nach unten Drücken, also die R3 oder L3 Taste im Stick betätigen.
- Dabei dann das USB-C Kabel an den Controller anschließen.
Im Anschluss kann die Zirkularität durch langsame Drehbewegung des Sticks entlang des außersten Rands im Controller Gehäuse eingestellt werden. Dabei ca. 4-5 ganze Umderhungen machen.
- Zum Speichern der Einstellung die Taste (L3 / R3) des gerade justierten Sticks drücken.
Deadzone eines Sticks korrigieren:
- USB-C Kabel aus dem Controller entfernen (Stromzufuhr entziehen)
- Den zu justierenden Stick nach unten Drücken (R3 oder L3 Taste) und gleichzeitig in die Richtung steuern, für welche die Deadzone korrigiert werden soll.
- Dabei dann das USB-C Kabel an den Controller anschließen.
Im Anschluss kann die Deadzone angepasst werden, indem der angezeigte Begrenzer bis zum Rand verschoben wird.
- Zum Speichern der Einstellung die Taste (L3 / R3) des gerade justierten Sticks drücken.
- Dieser Vorgang muss für jede Richtung eines Sticks jeweils angepasst werden (also 4 Mal wiederholen).
