Eigenschaften:
- Spannungsregler in gewohnter RetroRetter Qualität
- Einsatz: Unterstützung und Entlastung des serienmäßigen GBC Spannungsreglers, z.B. bei verwendung mit einem IPS Set.
- Kompakte Bauform: 11 mm × 11 mm × 7,5 mm
- Arbeitsfrequenz: 150 kHz
- Effizienz: ~85%
- Ruhestrom: 13µA
- Eingangsspannung: 0,9V ~ 5V
- Bei Input: 1-1,5V -> Output: 5V 40-100MA
- Bei Input: 1,5V-2V -> Output: 5V 100-150MA
- Bei Input: 2-3V -> Output: 5V 150-380MA
- Bei Input: > 3V -> Output: 380-480MA
-----------------
Beschreibung:

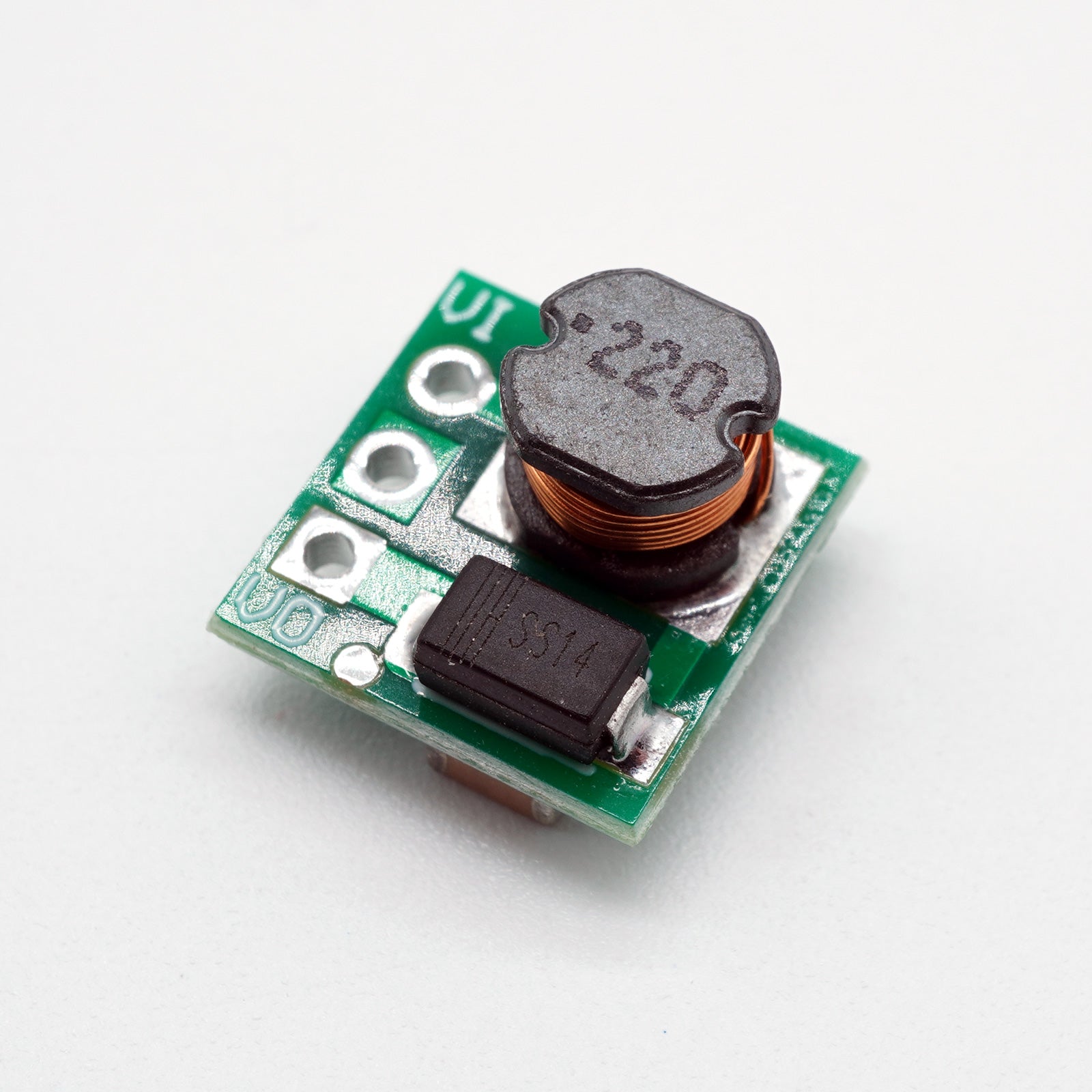

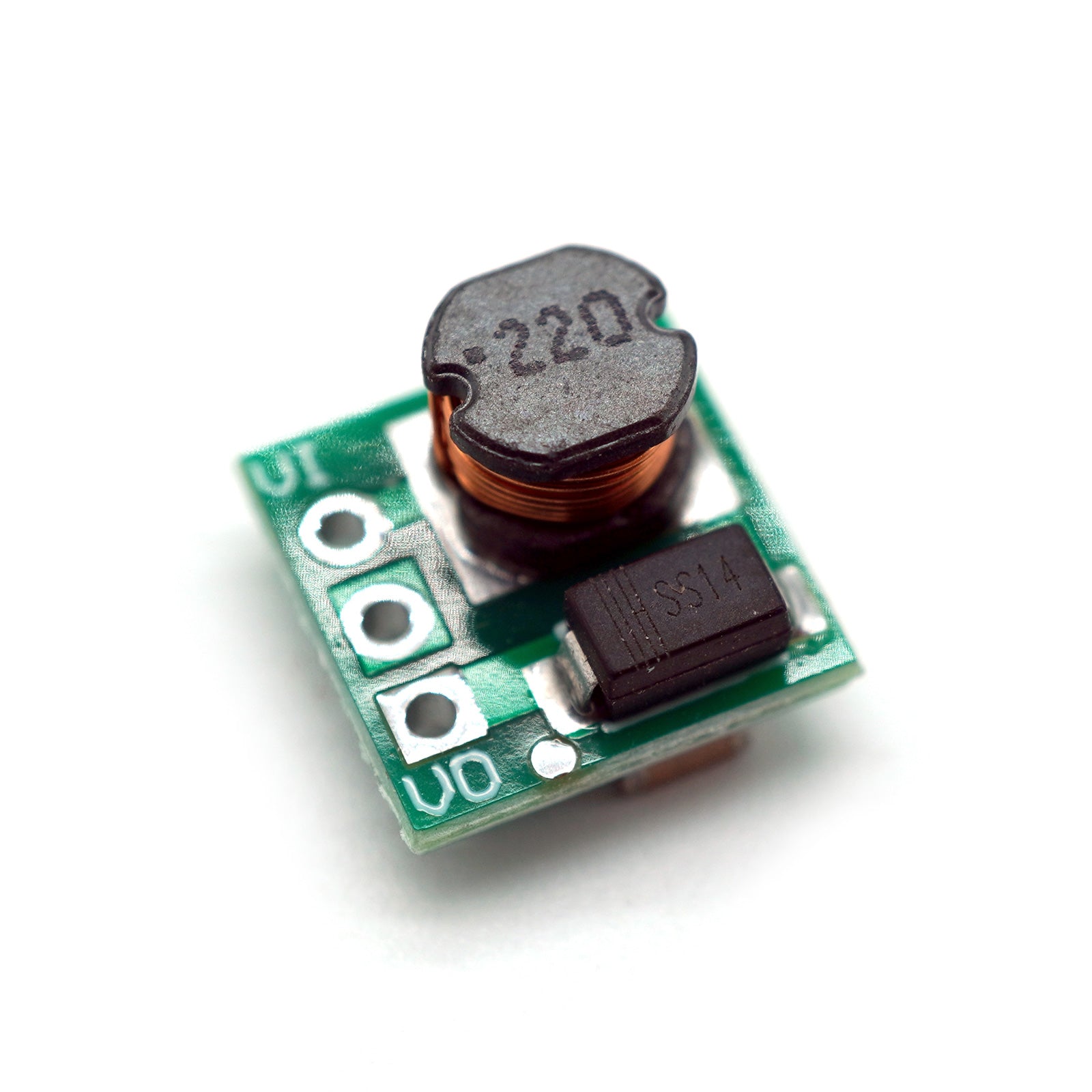

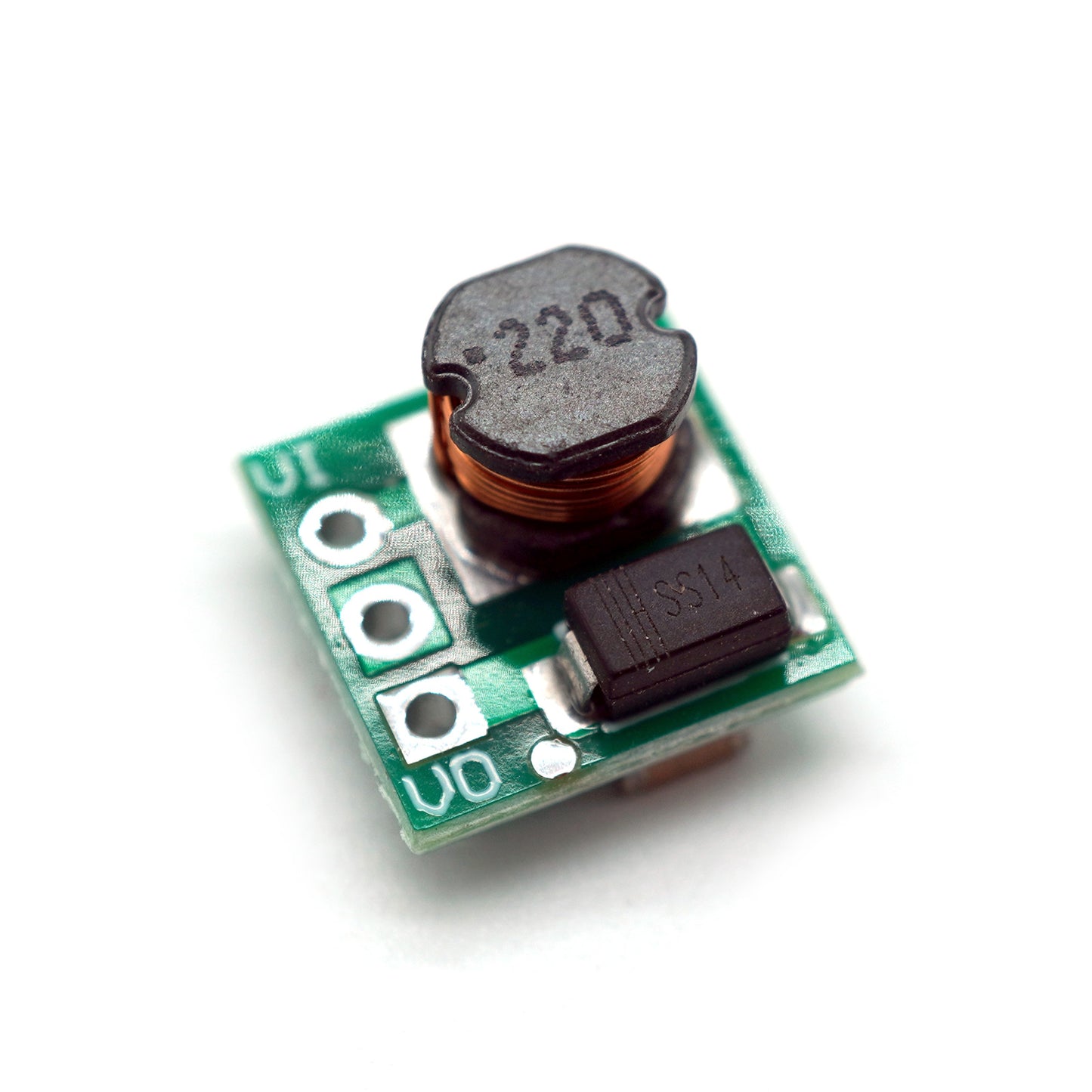

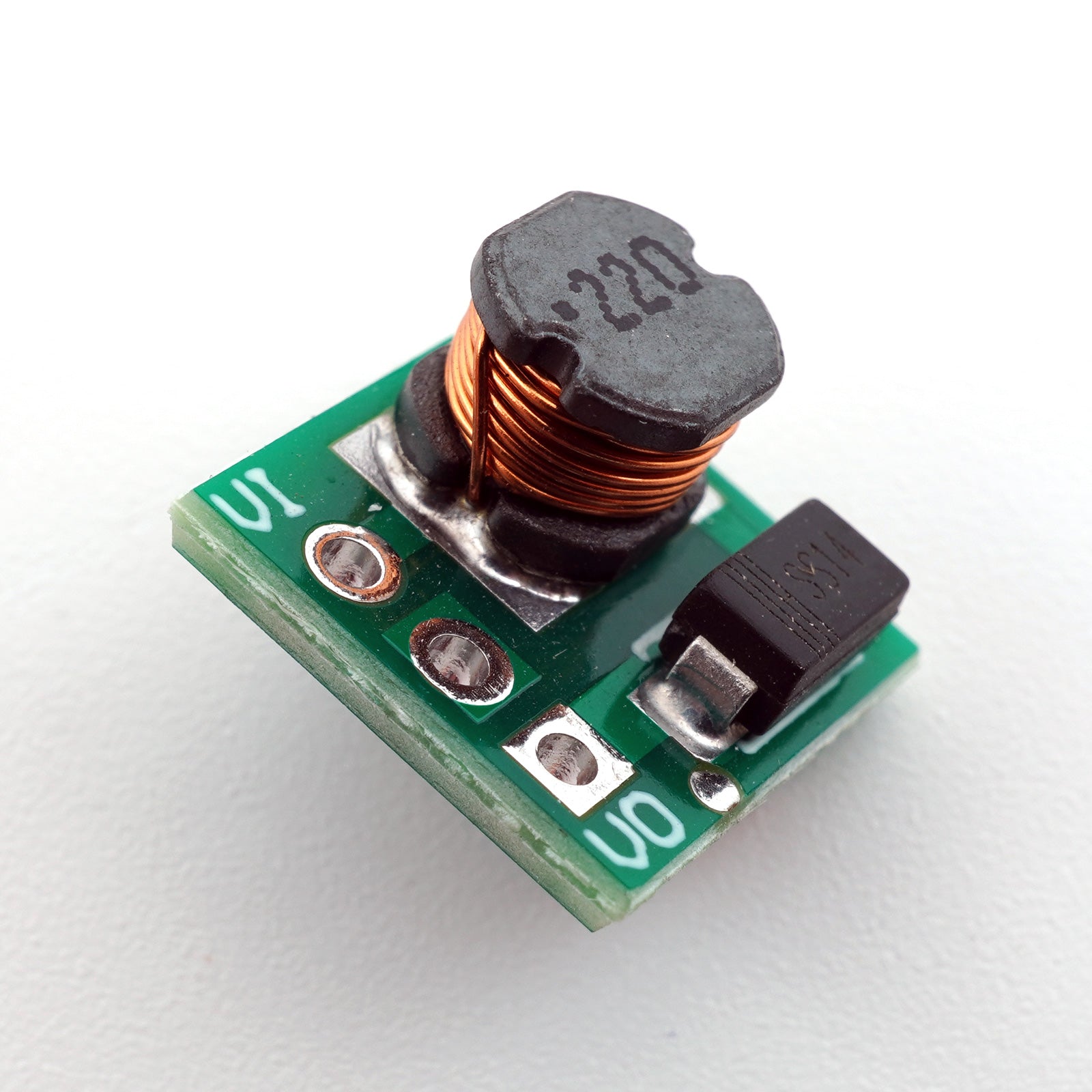

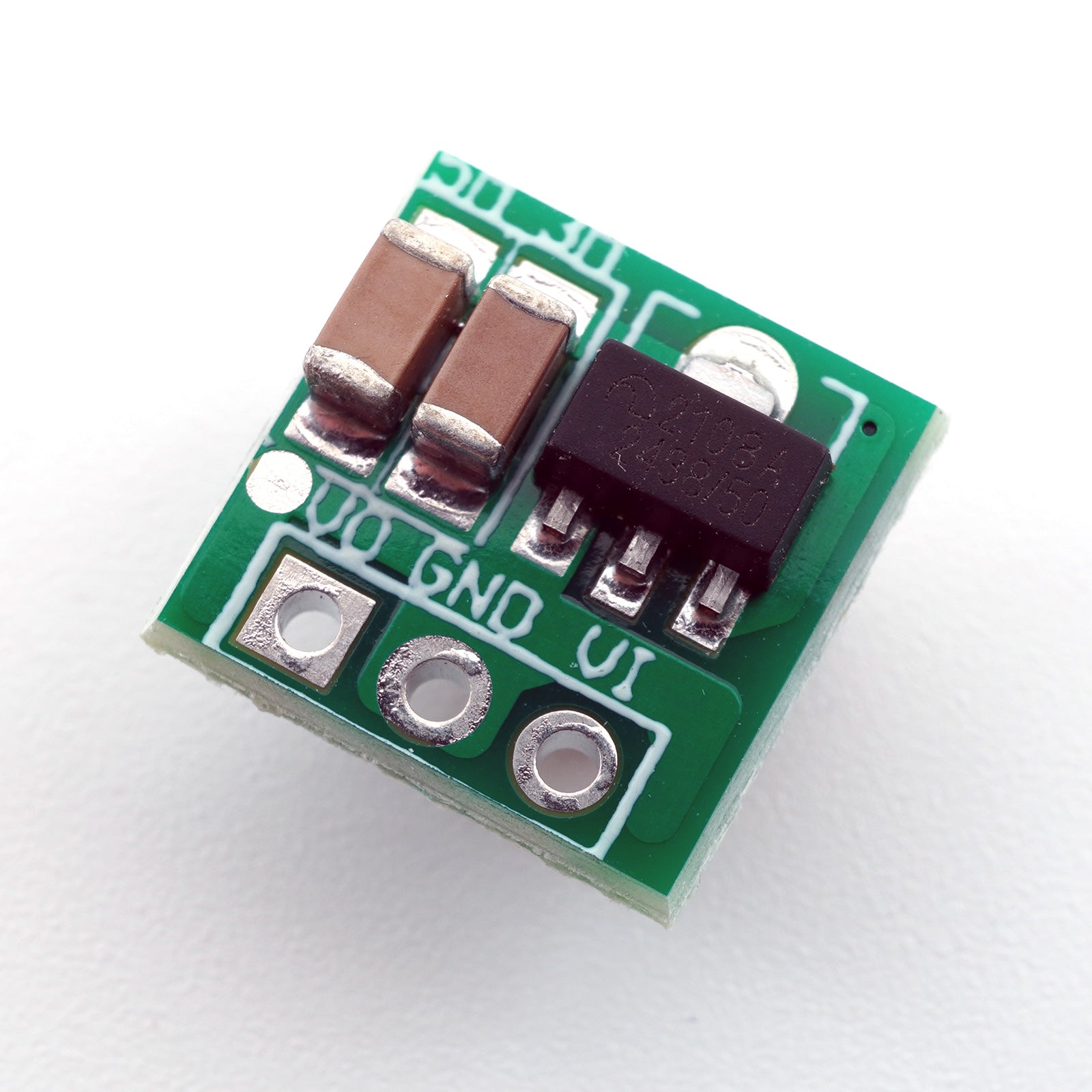

Dieser kompakte 5 V Power Regulator für den GameBoy Color wurde gezielt dafür entwickelt, den serienmäßigen Spannungsregler der Konsole zu entlasten und eine stabile Stromversorgung bei modifizierten Geräten zu gewährleisten. Besonders bei IPS‑Display‑Upgrades, Sound‑Mods oder Flash‑Carts kann der originale Spannungsregler überfordert sein – typische Symptome sind übermäßige Hitze, flackernder Kontrast, instabiler Betrieb oder sogar Abstürze.
Mit nur 11 × 11 × 7,5 mm Baugröße passt der Regler direkt ins Gehäuse, ohne dass Anpassungen nötig sind. Der Regler arbeitet mit einer Arbeitsfrequenz von 150 kHz, hoher Effizienz (~ 85 %) und einem sehr niedrigen Ruhestrom von 13 µA. Er akzeptiert Eingangsspannungen ab 0,9 V und liefert eine geregelte Ausgangsspannung von 5 V ± 2 %. Die Stromstärken variieren je nach Eingangs- und Lastbedingungen (z. B. 40–100 mA bei 1–1,5 V Input, bis zu 380–480 mA bei > 3 V Eingangsspannung).
-----------------<
Anleitung / Installation:
Wichtig: Die Installation eines solchen Reglers erfordert sorgsame Recherche und fundierte Lötkenntnisse – eine fehlerhafte Montage kann die Hauptplatine dauerhaft schädigen. Finde bitte vor dem Einbau heraus, ob ein Spannungsregler für deinen Mod benötigt wird und ob dieser hier der passende ist.
Der Einbau erfolgt durch Entfernen des PIN7 des originalen Reglers, anschließend wird der neue Regler eingelötet. Zur Fixierung empfehlen sich doppelseitiges oder hitzebeständiges Klebeband – idealerweise auf dem Lautsprecher, da dort ausreichend Platz vorhanden ist.
