Eigenschaften:
- Orignal Markenware von FunnyPlaying
- Laminiert: Das Display und Glasscheibe sind vormontiert und perfekt justiert. Es kann kein Staub eindringen!
- Set in der v2.1 Version mit OSD-Menü für alle Einstellungen
- Flachband-Logik-Kabel in v1.3 Q5 Version mit eingebautem Touch Sensor
- Bei dem Set muss nur 1 Kabel verlötet werden (Stromversorgung).
- Die Steuerung des OSD Menüs erfolgt per Touch Sensor oder über die Start + Select Tasten (wenn zwei weitere Kabel angelötet sind)
- Top Features: Helligkeit einstellen | Bildposition justieren (horizontal & vertikal) Pixel-Screen Mods | verschiedene GBC Game Farbvarianten
- Für den Einbau wird das FunnyPlaying GBC Q5 Gehäuse empfohlen. Einen Einbau im Original GBC Gehäuse empfehlen wir nicht.
- GBC IPS Set bekannt aus diversen YouTube Videos.
-----------------
Beschreibung:

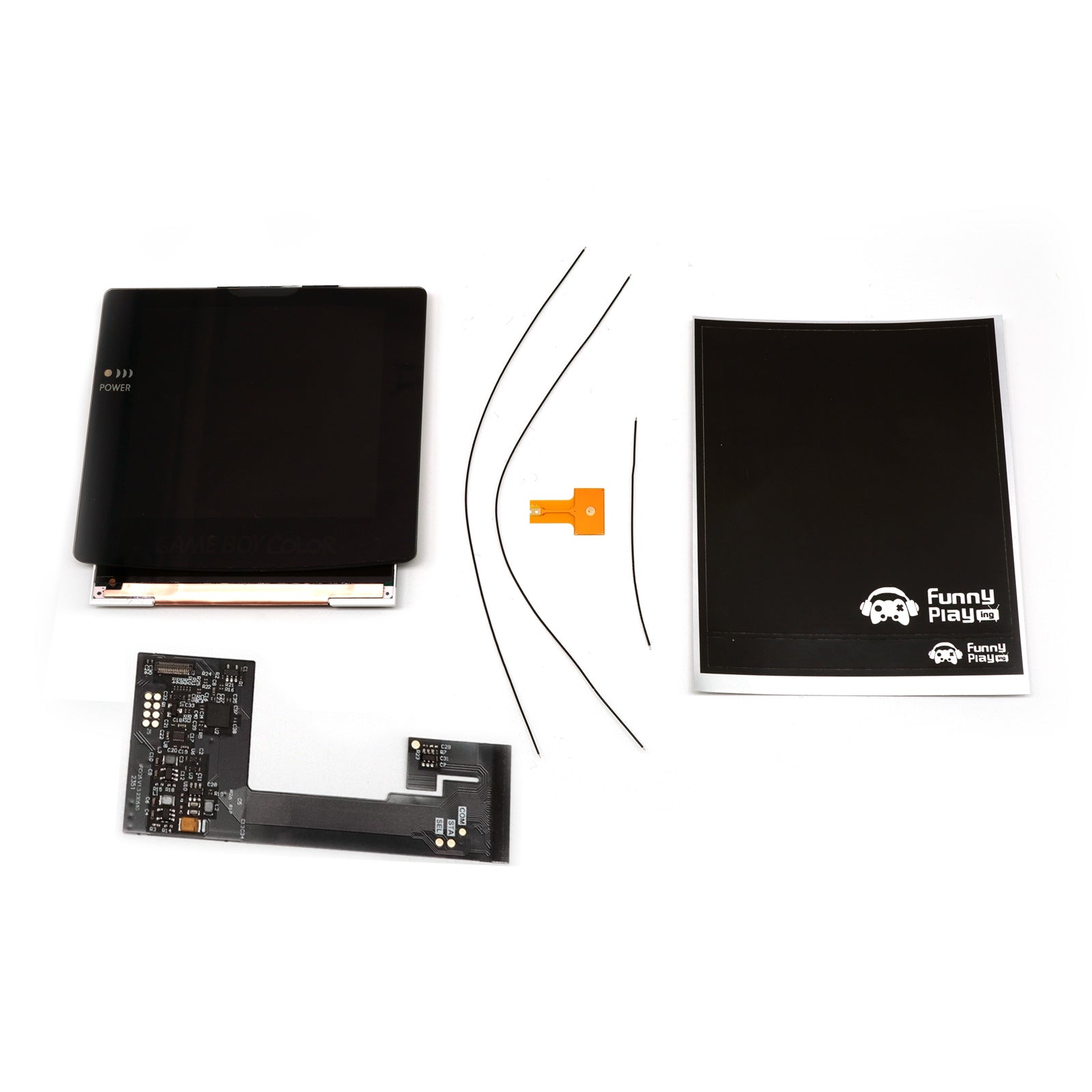

Hier bekommst du das GBC Q5 IPS LCD Set von FunnyPlaying inkl. Gehäuse in deiner Wunschfarbe. Es handelt sich um die "Laminated" Version (siehe unten) in der v2.1 mit OSD Menü .
"Laminated"
Bei diesem Set sind LCD und die Display-Scheibe aus Glas industriell mit einander verklebt. Dadurch ist das LCD 100% passgenau ausgerichtet und garantiert staubfrei.
v2.1 Version + OSD
Das Set wird in der neueren v2.1 Version ausgeliefert und verfügt somit über ein OSD-Menü, um alle Einstellungen einzusehen und anzupassen.
v1.3 Logik Kabel
Das Logik-Flachband-Kabel hat im Gegenteil zu Vorgänger-Modellen einen integrierten Touch Sensor und ist für das Q5 Set optimiert. Du bekommst dennoch einen zusätzlichen Touch Sensor, fall du ihn an einer anderen Stelle anbringen möchtest.
Gehäuse
Wir empfehlen dieses Set nicht in einem Original GBC Gehäuse einzubauen, da du hierbei umfangreiche Modifikationen durchführen müsstest. Das passende Q5 Gehäuse von FunnyPlaying oder von Hispeedido bekommst du ebenfalls bei uns im Shop.
Minimale Lötarbeiten
Bei diesem Set wird ein Kabel zwischen der GBC Platine und dem Logik-Kabel angelötet, um das Display mit Strom zu versorgen. Das Set bietet ein On Screen Display (OSD), um Zugang zu allen Einstellungen zu erhalten. Um die Einstellungen des LCDs über die Tasten des GBCs ändern zu können, werden zwei Kabel angelötet.
Für eine ▶ YouTube Produktvorstellung folge diesem Link:
FunnyPlaying GBC Q5 Laminated IPS Set.
-----------------<
Anleitung / Installation:
Von den RetroRettern persönlich recherchiert: Wir haben hier ein ▶ YouTube-Video für dich, in dem das GBC Q5 IPS LCD Display Set eingebaut wird:
YouTube IPS Video Anleitung
Super Wichtig!:
Prüfe vor dem Einbau, ob das Display funktioniert und unbeschädigt ist. Bitte noch bevor du die Schutzfolie oder die Klebestreifen entfernst. Wir können leider keine Sets zurücknehmen, wenn durch den Einbau ein Schaden entstanden ist. Zu deiner eigenen Sicherheit überprüfst du daher vorher, ob alles in Ordnung ist und machst am besten auch Fotos davon.
Wichtig!
- Stelle sicher, dass der GBC während des Einbaus ausgeschaltet ist.
- Entferne die Schutzfolie vom Display erst nachdem du das Display eingebaut hast. Ggf. musst du es während das Einbaus kurz abnehmen und kannst es dann wieder drauf machen.
- Du solltest das Set weder biegen, noch Druck darauf ausüben und es auch nicht fallen lassen. Beim Einbau übst du nur leichten Druck auf die Ränder des Display aus, wo die Klebefläche in Richtung GBC Gehäuse ist.
- Vermeide statische Elektrizität während des Einbaus (z.B. mit Hilfe eines Armbands gegen statische Ladungen).
Nützliche Hinweise
- Das set ist mit GBC Akku Mods kompatibel
- Bei diesem Set wird ein Kabel zwischen der GBC Platine und dem Logik-Kabel angelötet, um das Display mit Strom zu versorgen.
- Um die Einstellungen des LCDs über die Tasten des GBCs ändern zu können, werden zwei weitere Kabel angelötet.
- Die hier beschriebenen Menü-Einstelloptionen können im Laufe der Zeit durch firmware Upgrades erweitert und verbessert werden.
Einstellungen über Touchsensor anpassen.
- Halte den Touchsensor für 3 Sekunden gedrückt, um das OSD zu öffnen.
- Halte den Touchsensor bei geöffnetem OSD Menü für 3 Sekunden gedrückt, um das OSD wieder zu schließen. Alternativ: 5 Sekunden lang nichts tun.
- Halte den Touchsensor bei geöffnetem OSD Menü für 1 Sekunden gedrückt, um zum nächsten Menüpunkt zu springen.
- Tippe den Touchsensor bei geöffnetem OSD Menü an, um die Einstellung anzupassen.
Einstellungen über die Tasten des GBC ändern (Wenn die 3 Drähte angelötet sind)
- Halte Start und Select für 2 Sekunden gedrück, um das OSD Menü zu öffnen.
- Drücke die Start Taste kurz, um die Einstellung zu ändern.
Anpassungsmöglichkeiten:
- Helligkeit anpassen
- Farbmodus anpassen
- Display-Modus anpassen
- ... weiter Einstellungen
