Eigenschaften:
- Orignal Markenware von FunnyPlaying
- IPS Q5 LCDs Display Set für den GAME BOY Classic

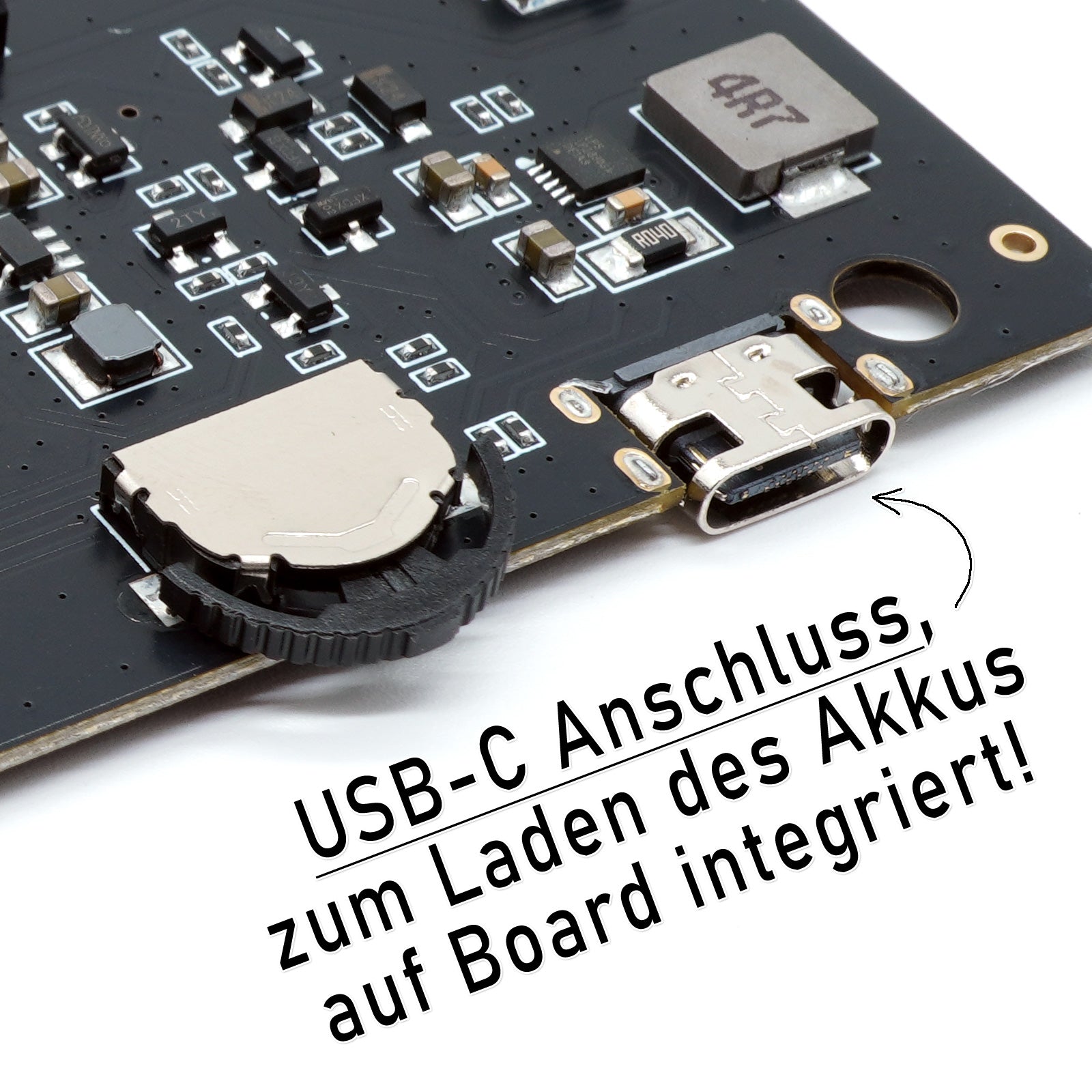

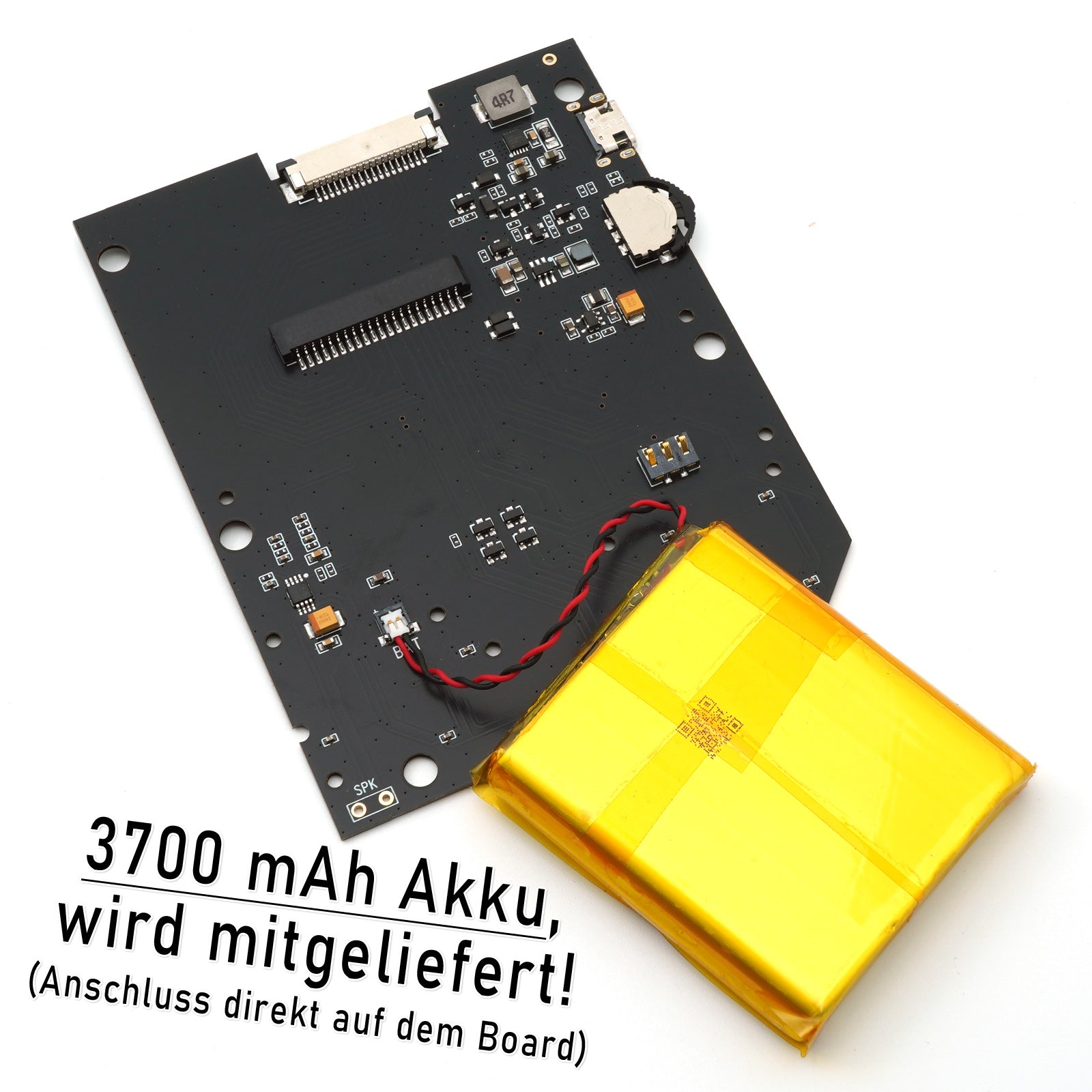

- Highlight: Akku-Connector und USB-C Anschluss direkt auf der Platine. 3700 mAh Akku wird mitgeliefert.

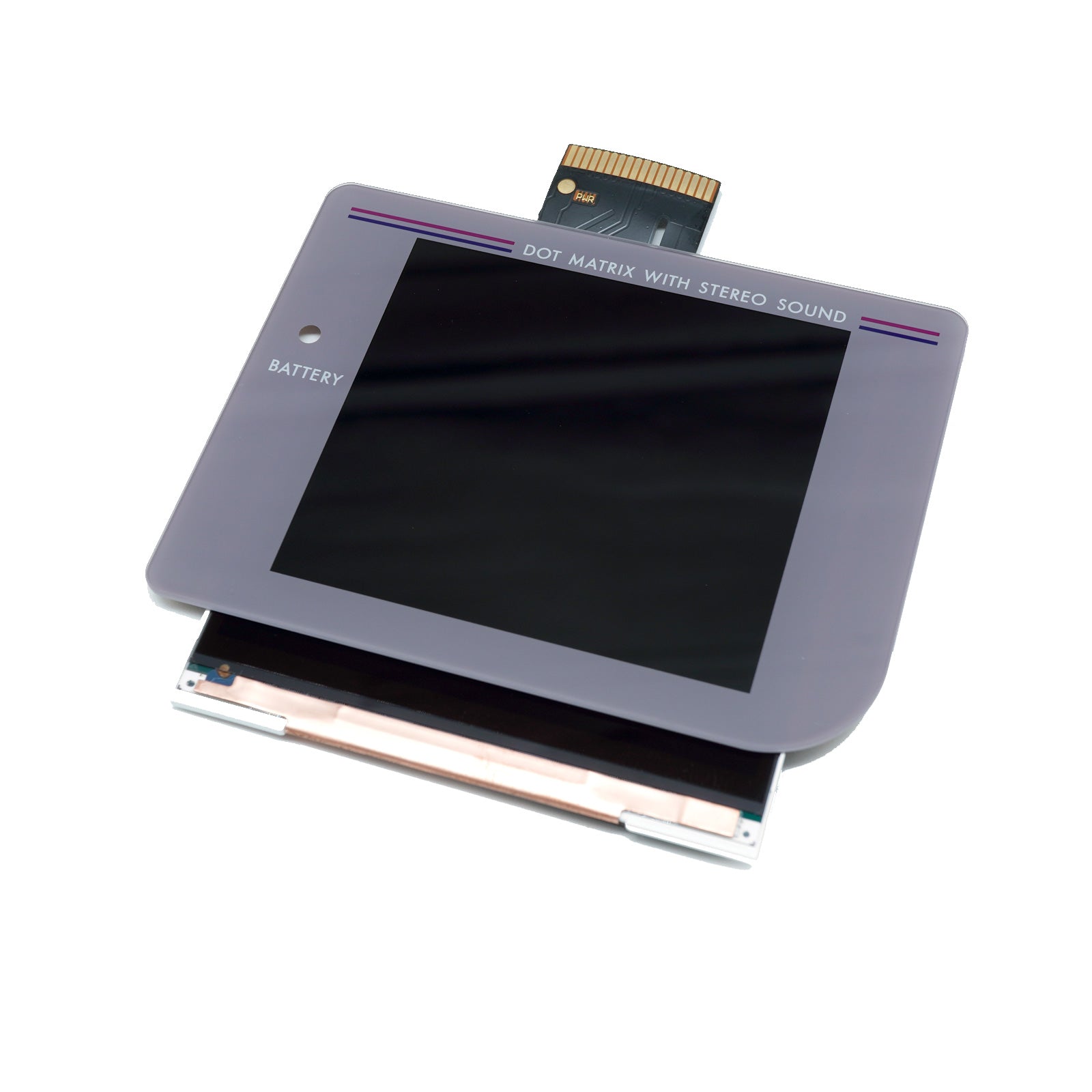

- LCD und Display-Scheibe sind industriell verklebt ("Laminated") und damit perfekt justiert sowie garantiert staubfrei

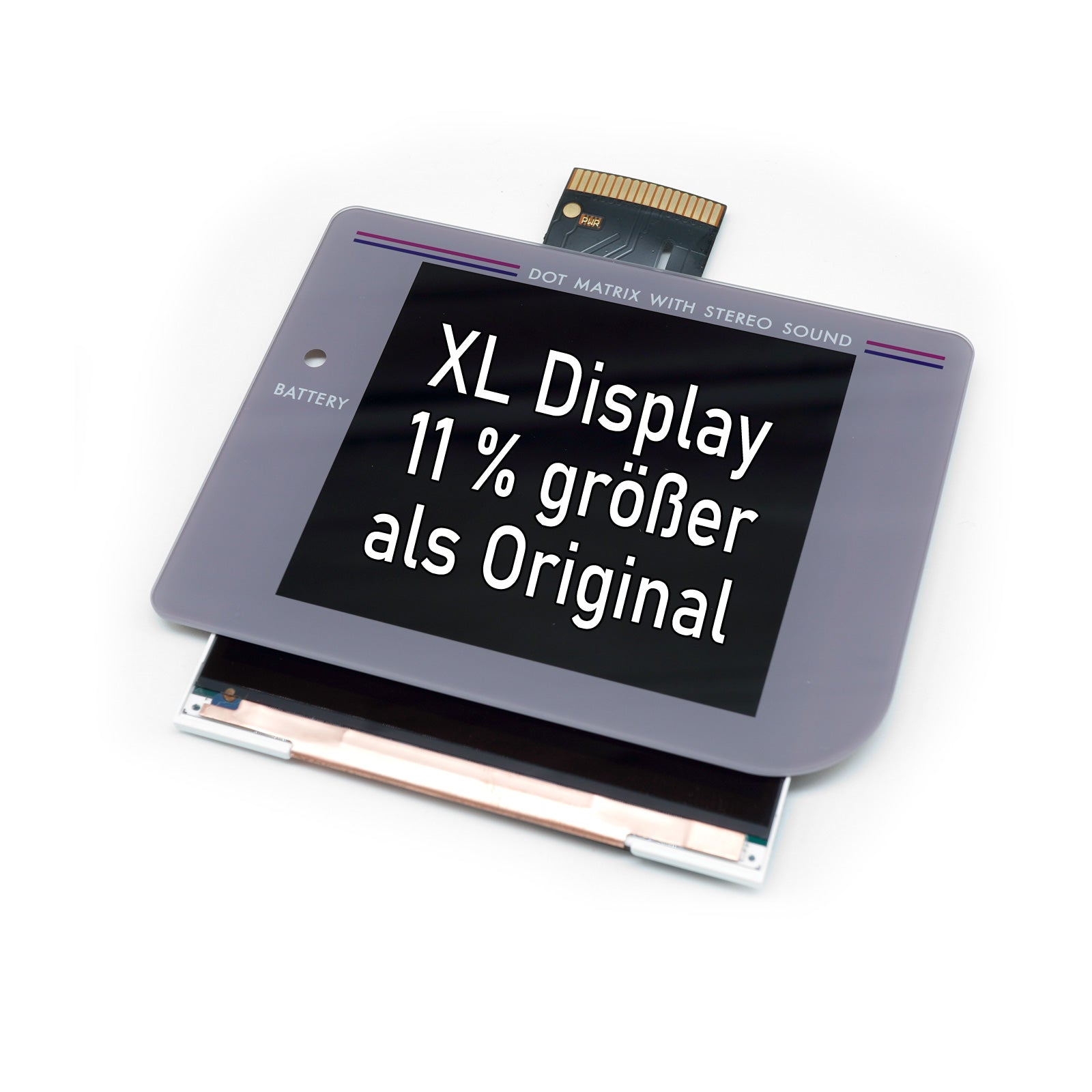

- 11% größerer XL Bildausschnitt mit Seitenverhältnis wie beim Original
- Bei der Installation muss lediglich ein GAME BOY Speaker an das PCB Board gelötet werden.
- Display Einstellungen werden über das Kontrast-Rad geändert (15 Helligkeitsstufen, 36 Farbvarianten, 4 Pixel Modi, Frame Blending, X/Y Bildposition)
- 0,3-0,8W Stromverbrauch (gegenüber 0,7W beim Original)
- Der Einbau in ein Original GAME BOY Gehäuse wird NICHT empfohlen.
-----------------
Beschreibung:

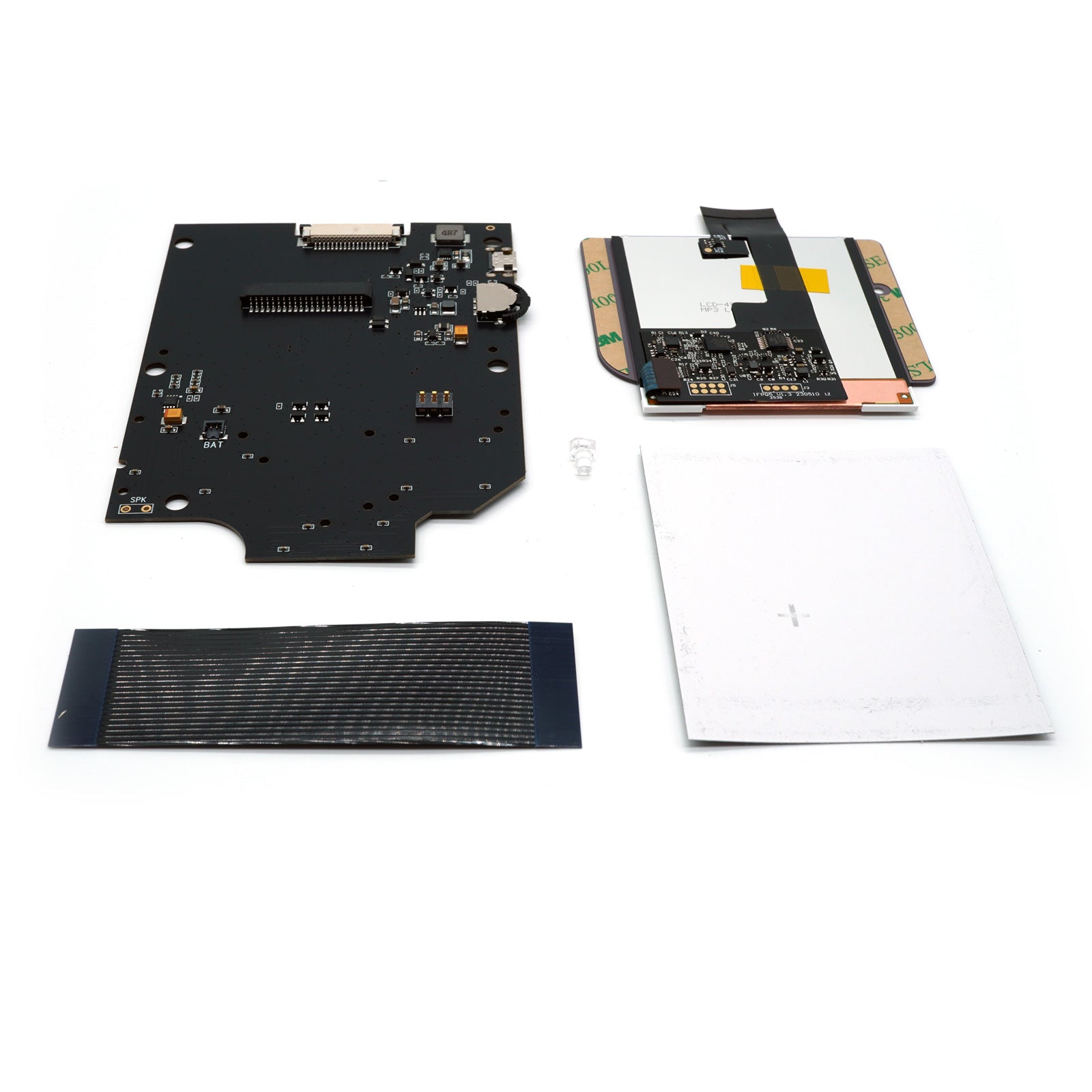

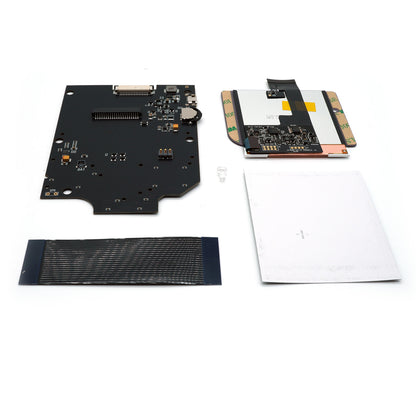

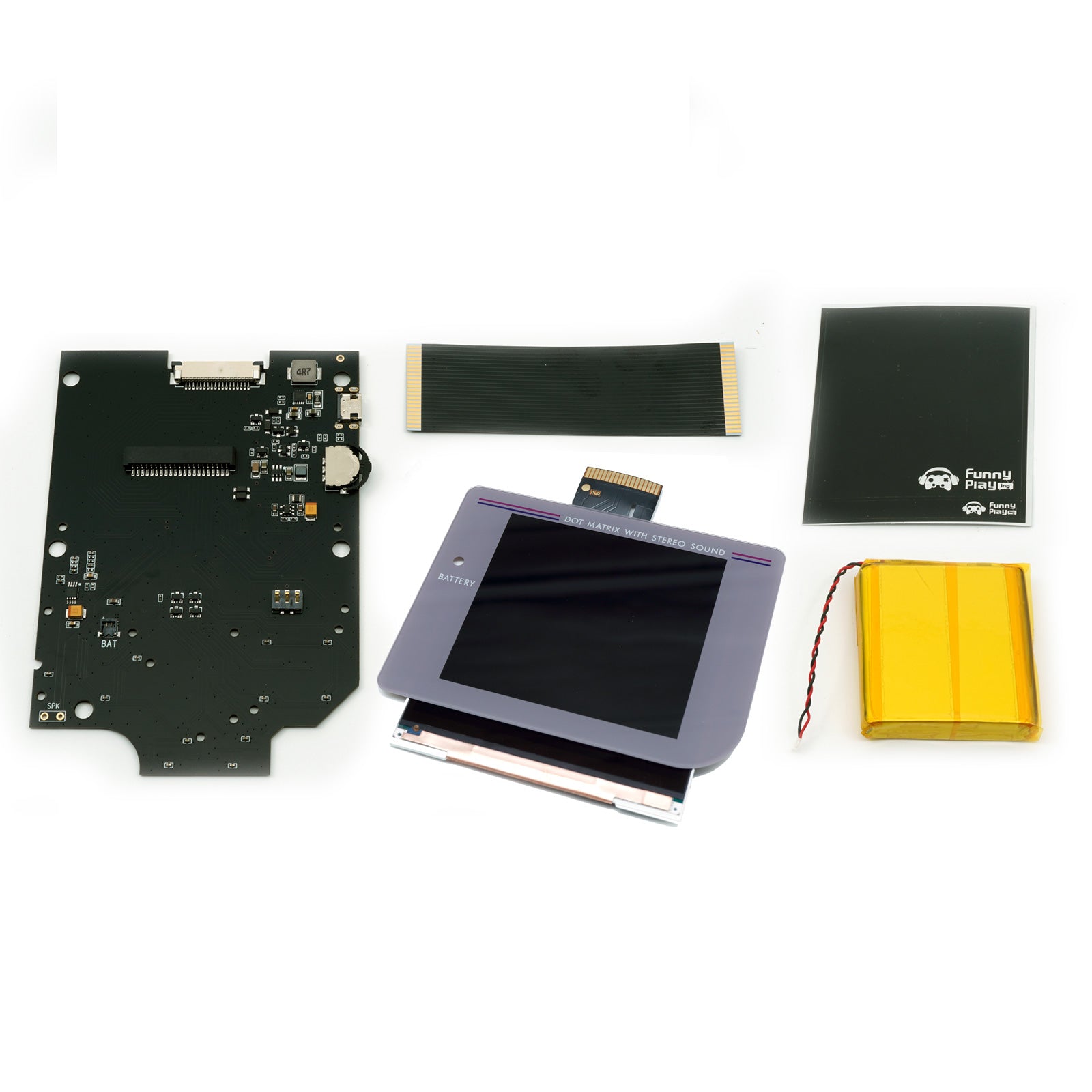

IPS Q5 Kit von FunnyPlaying für den GAME BOY Classic. Das erste Set mit einem auf dem Board intergrierten Akku-Anschluss und einem USB-C Port, zum verbinden und laden des mitgelieferten 3700 mAh Akkus. 11% größeres XL LCD Display und On Screen Menü (OSD). Mit diesem Set kombinierst du die klassische Bauform des Ur GAME BOYs mit einem fantastischen IPS Display Set und modernen Features.

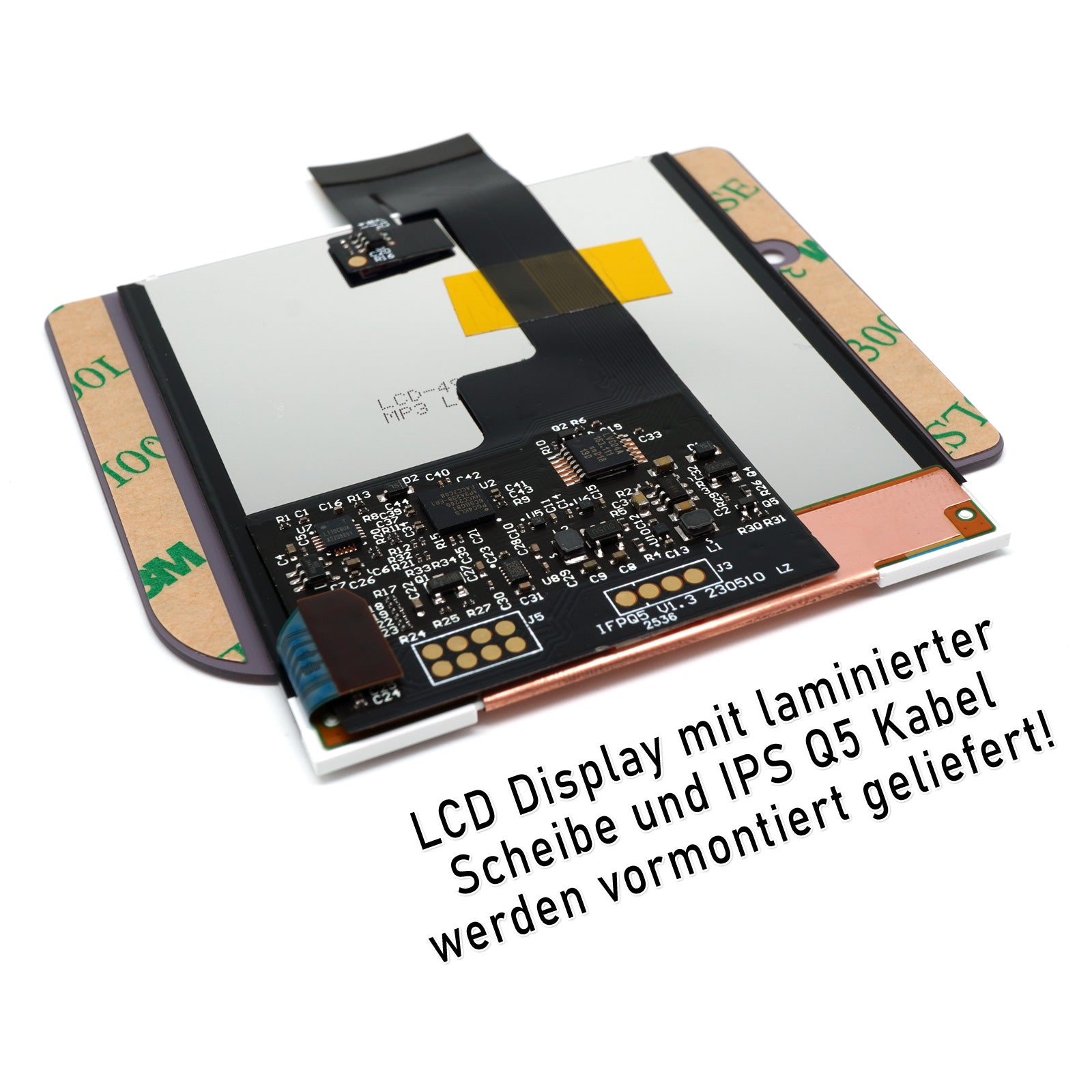

Die Installation dieses bereits laminierten Display Sets geht besonders einfach von der Hand. Das Q5 Display ist industriell mit der Display Scheibe verklebt. Damit ist das Display bereits perfekt positioniert und garantiert staubfrei. Das passende Gehäuse mit einer Aussparung für den USB-C Anschluss bekommst du auch in unserem Shop. Den Einbau dieses laminierten Sets in ein Original Gehäuse empfehlen wir nicht.

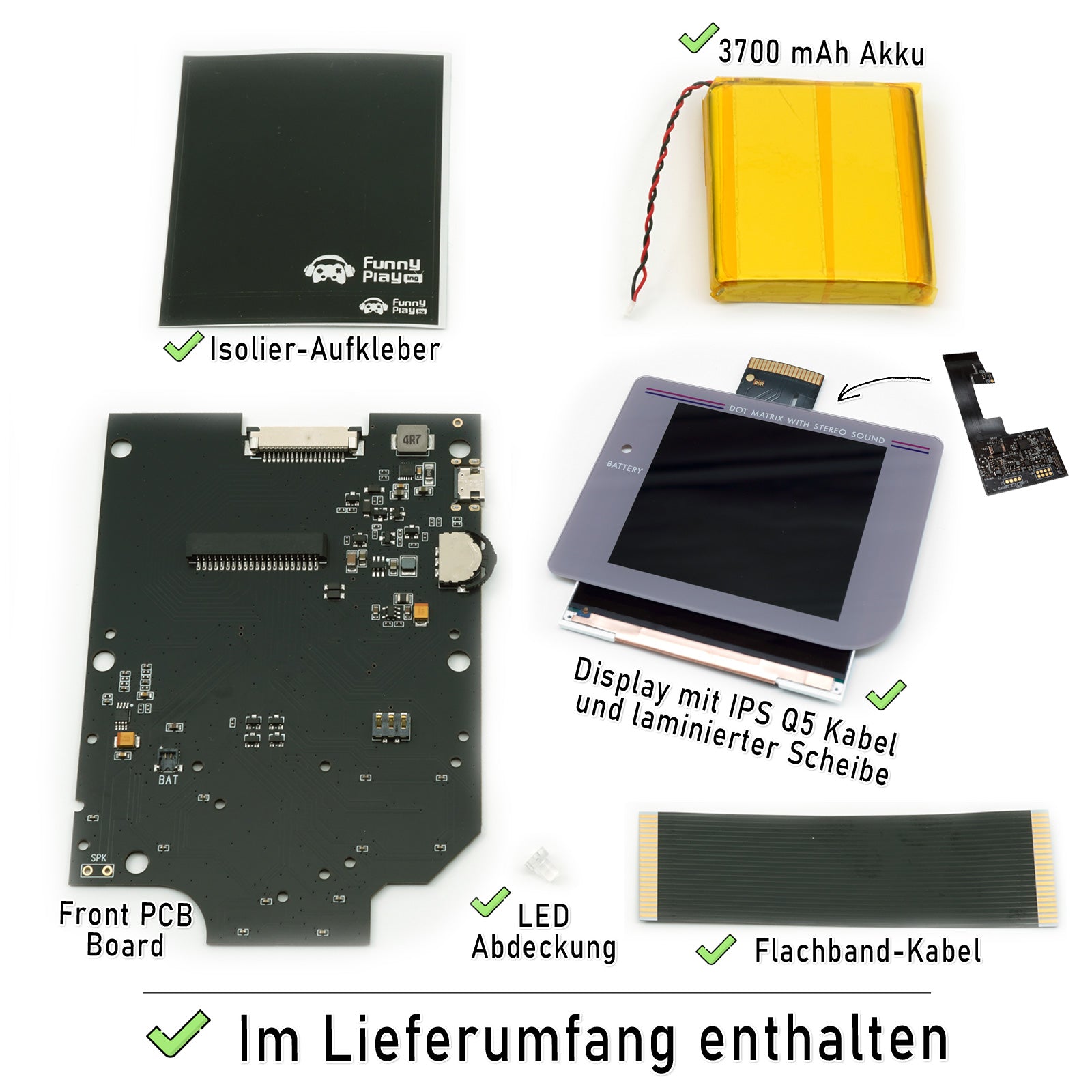

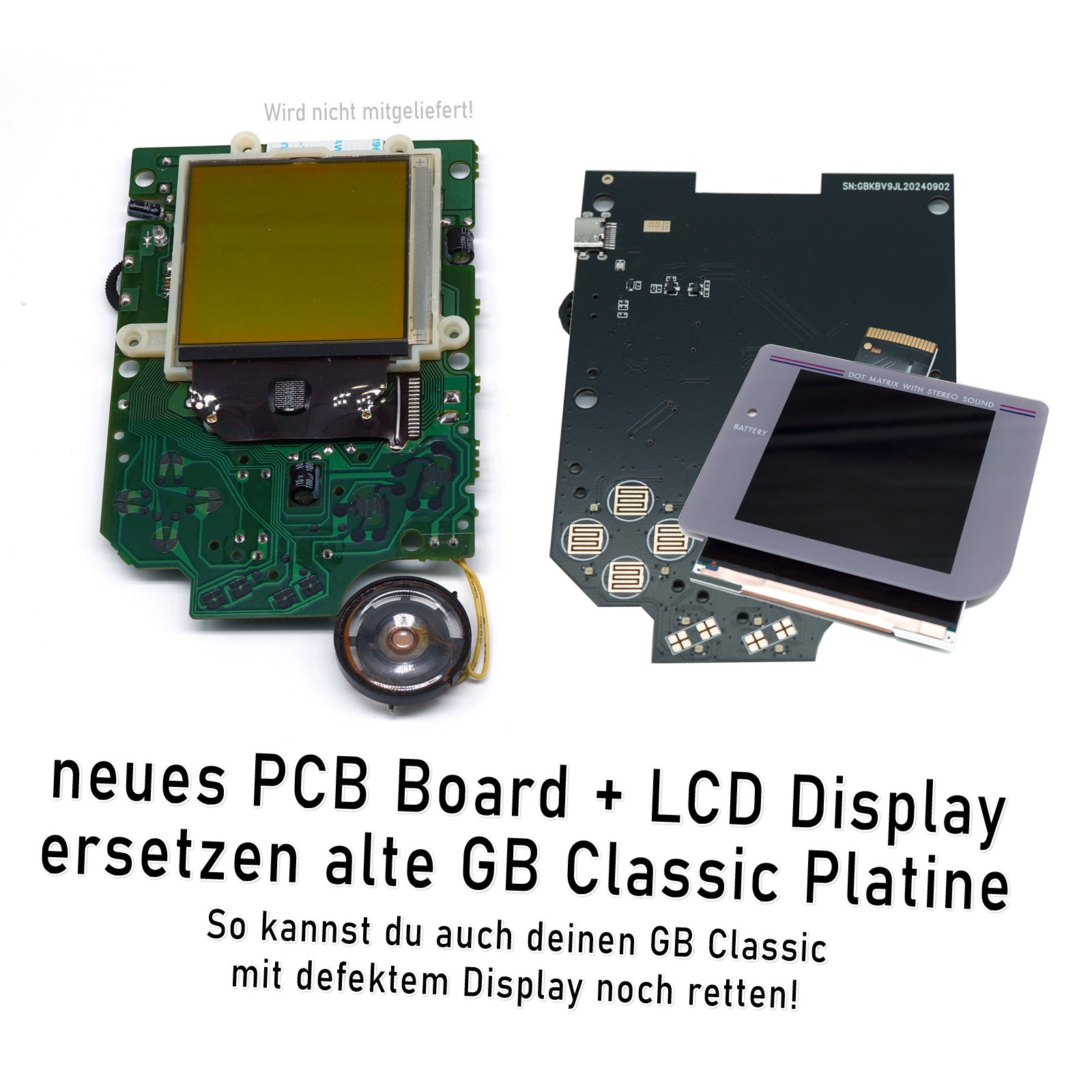

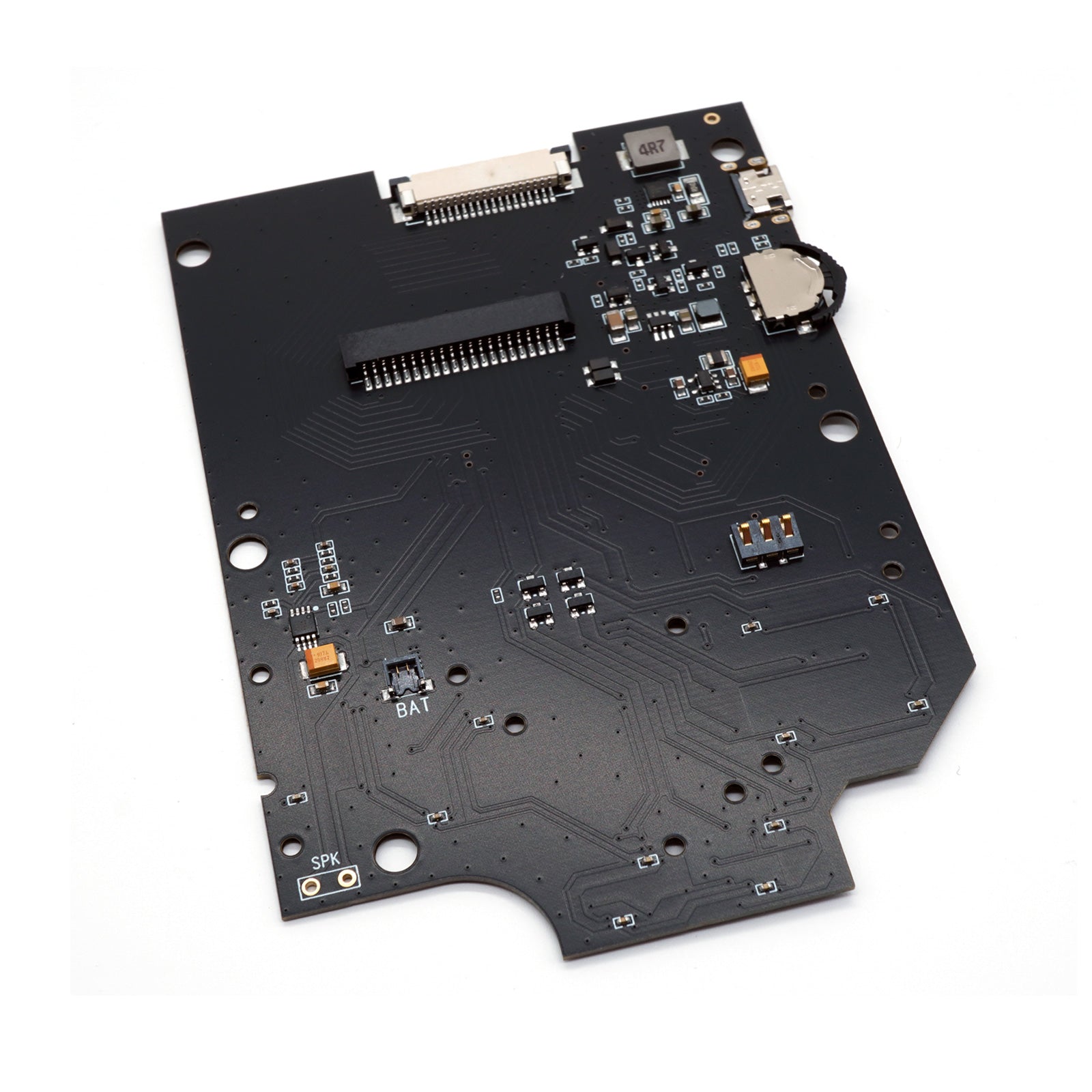

Ein Front PCB Board mit dem Tastenfeld wird mitgeliefert. Das CPU Board nimmst du aus deinem original GAME BOY. Damit ist das Set die perfekte Möglichkeit deinen GAME BOY noch zu retten, auch wenn das Front PCB Baord oder das Display defekt sind.
Alle Einstellungen sind bei diesem IPS Kit über ein On Screen Display (OSD) erreichbar:
- Farbpalette ändern
- Helligkeitsstufe ändern
- Pixel Modus ändern
- Frame Blending aktivieren / deaktivieren
- Bild auf X-Achse verschieben
- Bild auf Y-Achse verschieben
Die einzigen benötigten Lötarbeiten bei diesem IPS Set, ist das Anlöten eines GAME BOY Classic Lautsprechers. Du kannst dafür den Original Speaker nutzen oder einen Neuen.
-----------------<
Anleitung / Installation:
Super wichtig:
Prüfe vor dem Einbau, ob das Display funktioniert und unbeschädigt ist. Bitte noch bevor du die Schutzfolie entfernst. Wir können leider keine Sets zurücknehmen, wenn durch den Einbau ein Schaden entstanden ist. Zu deiner eigenen Sicherheit überprüfst du daher vorher, ob alles in Ordnung ist und machst am besten auch Fotos davon.
Wichtig!
- Stelle sicher, dass das Mainboard während des Einbaus ausgeschaltet ist.
- Entferne die Schutzfolie von der Display Scheibe erst nachdem du das Display-Modul eingebaut hast.
- Du solltest das Set weder biegen, noch Druck darauf ausüben und es auch nicht fallen lassen. Beim Einbau übst du nur ganz leichten Druck auf die Ränder des Display aus (wo die Klebefläche in Richtung GAME BYO Gehäuse ist).
- Vermeide statische Elektrizität während des Einbaus (z.B. mit Hilfe eines Armbands gegen statische Ladungen).
Bei Nichteinhaltung ist ein Umtausch leider ausgeschlossen.
Nützliche Hinweise
- Die Verwendung eines original GAME BOY Classic Gehäuses empfehlen wir bei diesem Set NICHT. Ein passendes Gehäuse von FunnyPlaying bekommst du in unserem Shop.

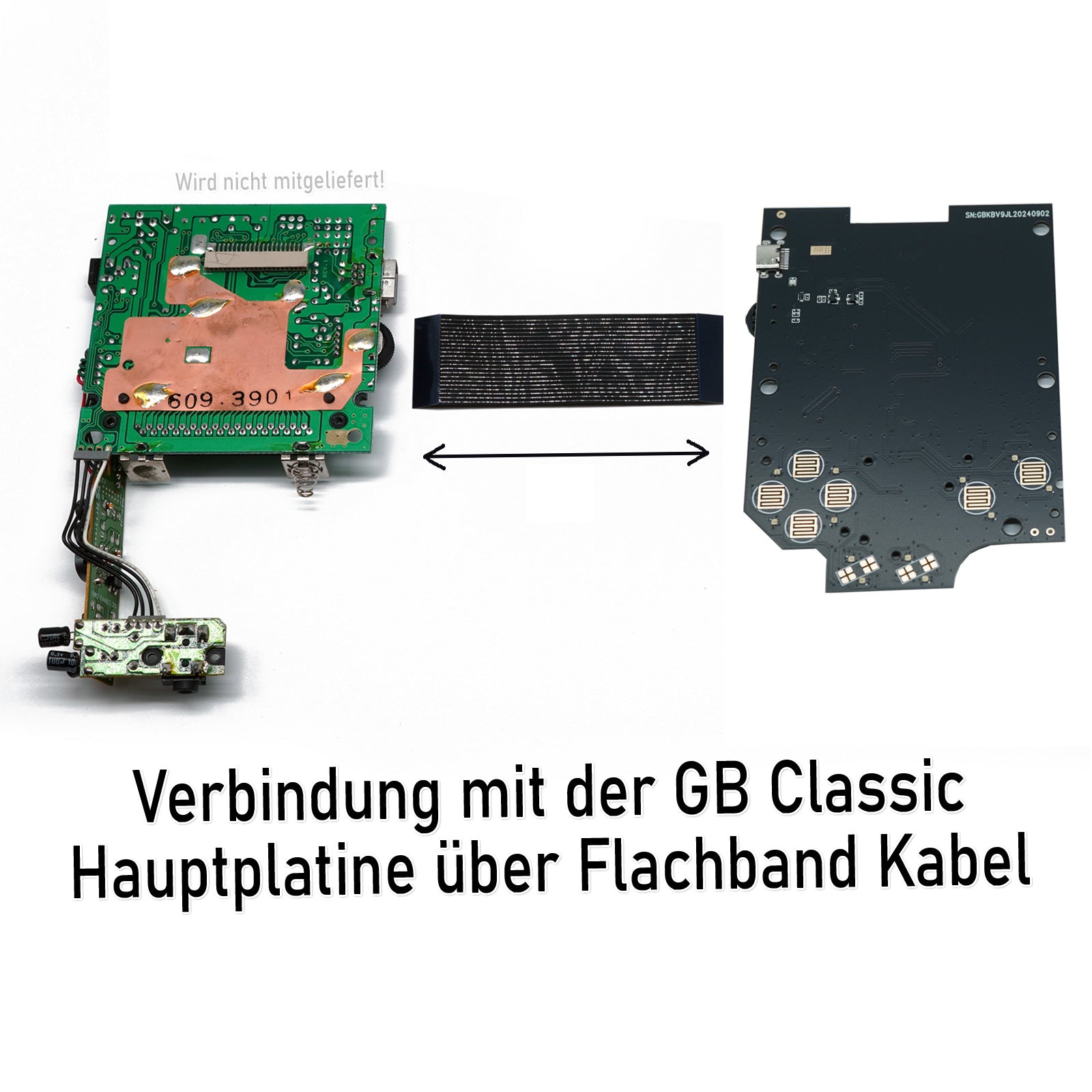

- Ein IPS Kit für den GAME BOY Classic benötigt immer die zweite Platine aus dem original GAME BOY, auf der sich unter anderem die CPU befindet. Diese solltest du für den Einbau also bereithalten.

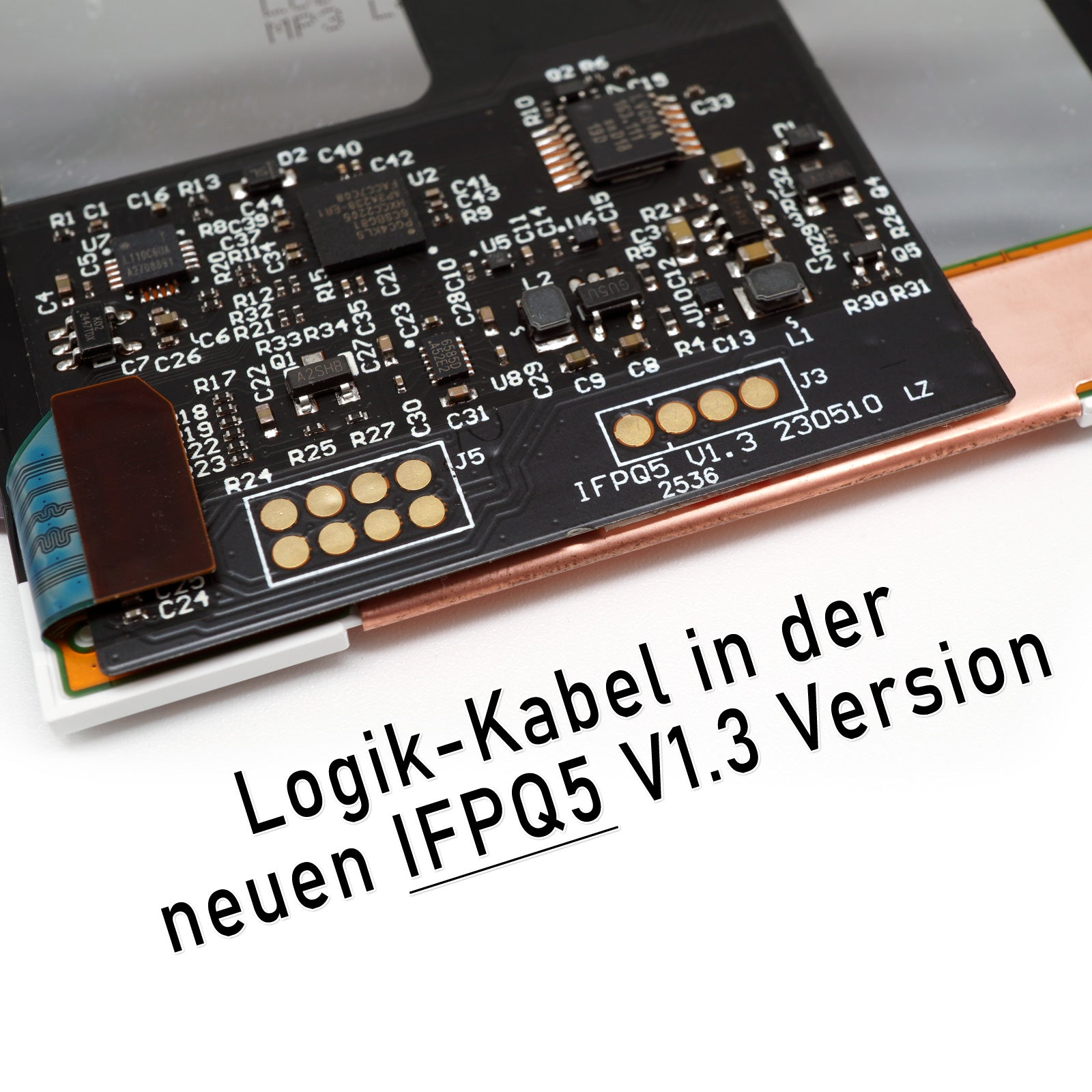

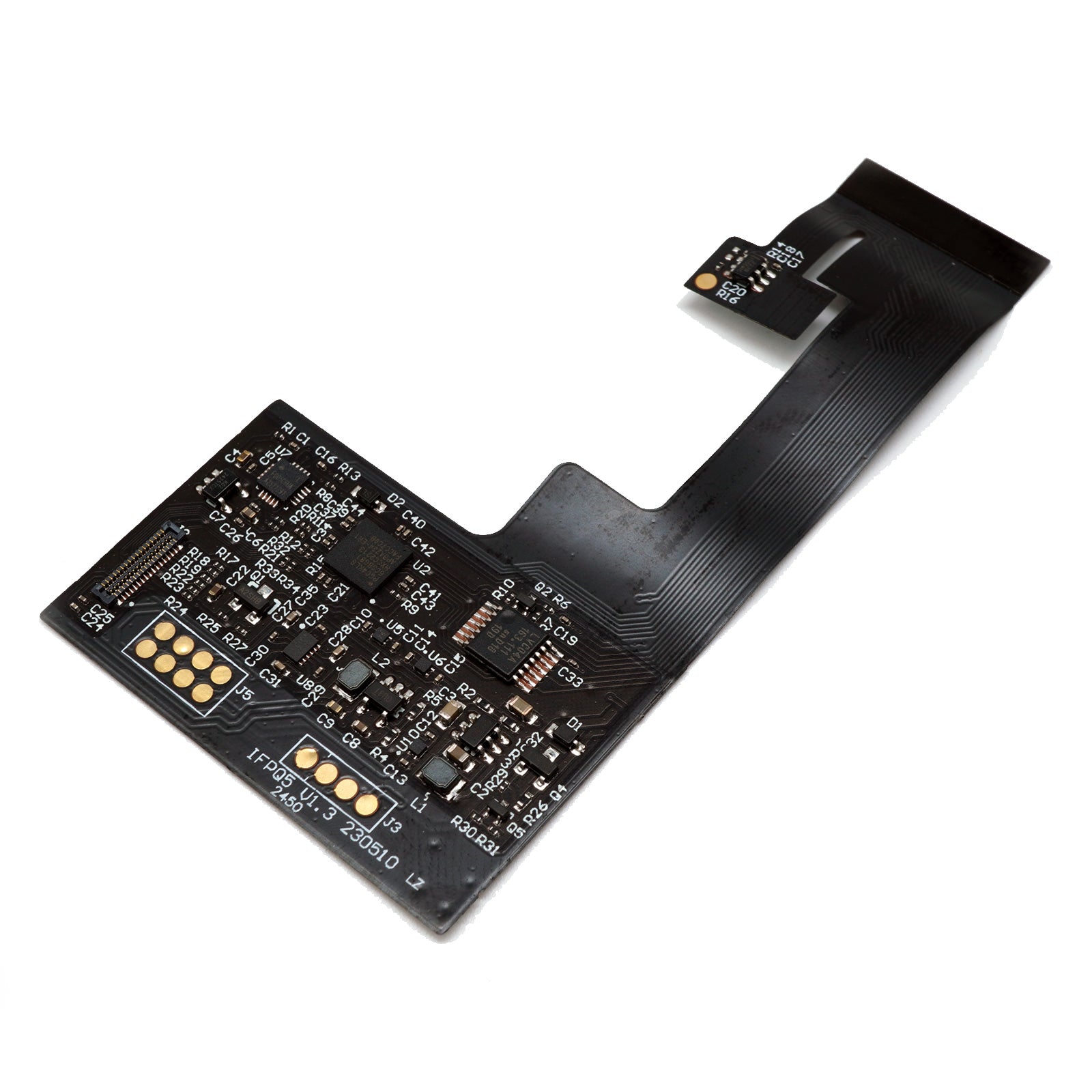

- Das Logik-Kabel dieses Sets enthält auch einen Touch Sensor und zwei Lötpunkte mit der Aufschrift "pwr" und "tch". Dieser Teil des Kabels hat in diesem IPS Kit keine Funktion! Du kannst den Teil aber ohne Probleme im Gehäuse verstauen.
- Wenn das Kontrast-Rad für 3 Sekunden gedrückt wird, öffnet sich ein zusätzliches OSD Menü. Dieses Menü hat keine uns bekannte Funktion und kann daher ignoriert werden.
- Die hier beschriebenen Menü-Einstelloptionen können im Laufe der Zeit durch firmware Upgrades erweitert und verbessert werden.
Nutzung das OSD Menüs
- OSD Menü öffnen, indem das Kontrast-Rad (links) für 1 Sekunde drückst.
- Einstellung des gewählten Menüpunktes anpassen: Bewege das Kontrast-Rad nach oben / unten
- Menüpunkt im OSD Menü wechseln: Drücke kurz (1 Sekunde) auf das Kontrast-Rad
- OSD Menü schließen: Halte das Kontrast-Rad für 2 Sekunden gedrückt
Über das OSD Menü zugängliche Einstellungen
- Farbpalette ändern>
- Helligkeitsstufe ändern
- Pixel Modus ändern
- Frame Blending aktivieren / deaktivieren
- Bild auf X-Achse verschieben
- Bild auf Y-Achse verschieben
- Einstellungen auf Werkseinstellungen zurücksetzen
